쉴리렌가시화장치
컬러 쉬리렌 장치(Color Schlieren / Schlieren System)



가시화장치인 쉬리렌 장치는 광 굴절의 원리를 이용하여 유동체의 정성적인 분석 및 밀도 구배, 온도장, 유동 패턴의 가시화를 가능하게 하는 대표적인 국산 광가시화 장치중의 하나이다. 쉴러린에 백색광원과 컬러필터를 첨가하여 가시적으로 광의 굴절 효과 및 유동 관측효과를 극대화 하여준 것이 컬러 쉴러린 장치이다. 쉬리렌 기법은 다른 광학계에 비해 광축정렬이 용이하고 보다 큰 영역을 측정할 수 있는 장점을 가지고 있다.
사용자가 여러 광학 부품들을 정렬하는 과정을 돕기 위해 단순화된 광학 벤치를 사용하여 광축 정렬 및 사용이 용이하여 쉽게 사용이 가능하도록 설계되었다.

광학계
Schlieren 거울
  • 유효 입경 = Φ200 / 300mm [ SM-200/SM-300 ]
  • 초점 거리 = 2000 / 3000mm
  • 3축 미세조정 가능





Basic Configuration
① Light Source ② Condensing Lens
③ Pinhole ④ Plane Mirror or Lens
⑤ Schlieren Mirror or Lens ⑥ Test Section
⑦ Kinfe Edge ⑧ Camera

  • 평면 거울: □100mm Al 코팅 거울 [ PM-100 ]
  • Phin Hole: Φ100 / 300 / 1000 / 1500 /1800 ㎛ [ PH-3 ]
  • 컬러 필터: 4색 원형 / 사각 필터 [ DFA-4 ]
  • 원형 필터 세트: 광량 조절을 위한 1쌍의 원형 필터
  • Knife Edge: 2쌍의 평행 knife edge [ KEA-2 ]
  • 광학 벤치: □60mm Al-profile, 진동 흡수제 부착 [ OBF-60 ]
  • 광학기 운반대: 60mm 광학 벤치용, Slide Type, 나사 고정식
  • 광 원: 컬러 Schlieren - 백색광원 [ Tungsten Halogen Lamp or Xenon ]
  • Schlieren - 레이져 혹은 임의의 광원
  • 고속 촬영시 - 단일 혹은 다중 섬광 조명 (적용 상황에 따라 적절한 광원 선택)
  • ND filter assembley [ NDF-52 ]
  • Screen Unit [ GSU-127 ]



관측기기 - 광학스크린
  • Still 필름 카메라 (접사용 렌즈 세트포함)
  • Color CCD 카메라 - 영상을 PC 화면으로 저장, VCR등에 연속영상을 저장 가능.
  • 고속 카메라 [ Phantom V4.2, V5.1, V7.0 or V9.0 ]
    - 고속 현상 촬영시 사용 현상에 따라 카메라 종류를 선택.



광응용 가시화 실험 / 실습장치
Visualization Measurement Instruments Applying Optics
Labtek III는 기초 광학계를 이용하여 다양한 광 응용 가시화 실험 및 연구가 가능하도록 설계된 국산 광 응용 가시화 실험 장비이다.



기초 광학 구성품인 렌즈 / 거울 / 광 분절기 / 광학 필터 / 레이저등 광원/광학 보조기 구들을 적절히 구성하여 쉴리렌 장치 / 마이켈슨 간섭계 / 마하젠더 간섭계 / 홀로그래픽 간섭계등의 전문 광응용 장비들을 직접 꾸미고 사용할 수 있으며, 구성품의 조합을 통하여, 렌즈의 원리 / 광학 부품의 특성 / 빛의 성질 / 각종 간섭 및 회절실험 / 레이저의 성질 / 광학부품의 품질 판정등 다양한 형태의 광학 실험이 가능하도록 구성 되어있다.

Labtek III는 광학을 전공으로하는 분야에서의 광학적 특성 연구/실험 뿐 아니라, 광응용 가시화 장비를 필요로하는 여러 기술 분야에서도 가시화를 실현하고 더 나아가 실험장비의 특성 및 원리를 이해하는데 매우 유용한 장비이다.



제품사향
구성품목
광확대기- 2, 필드 렌즈- 2, 평면거울- 2, 나이프 에지- 1, 레이저(10mW)- 1, 정밀 광분절기- 1, 전자제어식셔터- 1, 홀로그래픽 현상판- 1, 원형가변광분절기- 1, 광학테이블- 1, 현상 세트- 1 (구성 품목은 mount 및 기본 악세서리가 포함된 세트 단위 표시입니다. 또한, 상기 구성 품목은 광학실험용 정밀 가공 부품입니다.)



적용실험
쉴리렌 장치, 컴펙트 쉴러린 장치, 마이켈슨 간섭계, 마하-젠더 간섭계, 홀로그래픽 간섭계, 홀로그램 촬영, 재생 장치, 결상 광학계 구성, 광산란 실험 외 각종 광학 실험

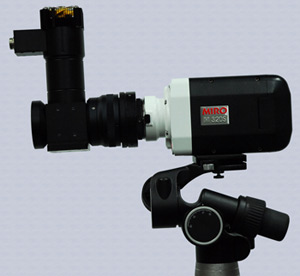

Schlieren Optic System 쉴리렌광학장치-SOS-KOMI
- Light weight
- Easy Handlin
- Low light temperature

응용분야
  • 굴절률 및 밀도변화의 유체현상
  • 유체내의 입자 및 버블 유동현상
  • 쇽 웨이브 현상
  • 유체유동가시화가 필요한 분야

쉴리렌 가시화장치는 광굴절의 원리를 이용하여 유동체의 정성적인 분석 및 밀도 구배, 온도장, 유동패턴의 가시화를 가능하게 하는 대표적인 국산 광가시화장치 중의 하나이다. 쉴리렌에 백색광원과 컬러필터를 첨가하여 가시적으로 광의 굴절 효과 및 유동 관측효과를 극대화 시킨 것이 컬러 쉴리렌장치이다.

쉴리렌 기법은 다른 광학계에 비해 광축 정렬이 용이하고 보다 큰 영역을 측정할 수 있는 것이 장점이다. 단순화된 광학벤치 사용으로 사용자가 여러 광학부품을 정렬시키는 과정인 광축 정렬이 쉬우며 사용이 편리하도록 설계되었다. 또한 새로이 개발된 반사판을 이용하는 이 쉴리렌 광학장치는 기존의 장비에 비해 월등히 설치가 편리하며 저렴한 가격으로 누구나 쉽게 이용할 수 있도록 개발된 장치이다.

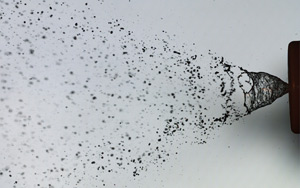

Normal High speed imaging

Schlieren Optic High speed imaging

쉴리렌광학계 구성품
  • 고속카메라(or 일반 디지털카메라, CCD 카메라도 사용가능)
  • LED 80W light source
  • Schlieren Optics
  • Events & Object
  • Retro reflector Plate
