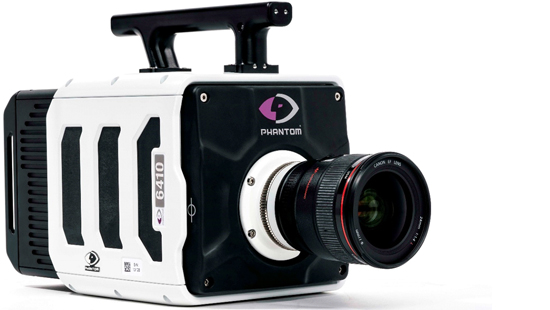

Phantom TMX6410
혁신적인 차세대 BSI센서기술을 탑재한 새로운 초고속카메라 !
1280x800의 고해상도에 최대 초당 65,940장 촬영
640x128에 초당 736,280장, 최대 1,516,660장 촬영
최대 512GB RAM & 8TB CineMag 메모리장치
최대 67Gpx/sec 데이터 처리속도 제공
10GB 이더넷 & On-camera controls



적용분야
모든 국방 및 발사체관련, PIV, 투명유체흐름, 산업체, 연구소, 대학교 실험실 등



1280 x 800 풀해상도에 최대 65,940FPS 촬영
Phantom TMX 6410은 차세대 혁신적인 기술인 BSI(Back Side Illumination) 센서를 채택하여 초고속에서도 고화질의 영상을 획득할 수 있는 가장 우수한 초고속카메라이다.

이 Phantom TMX 6410 고속카메라는 기존 방식의 카메라 바디 형식을 벗어나서 새롭게 설계된 고속카메라이며, 풀해상도 1280x800에 최대 초당 65,940장을 촬영하며, 해상도 축소하고 Fast 옵션을 이용할 경우 최대 초당 1,516,660장을 촬영한다. 이 TMX6410 고속카메라는 차세대 고속카메라로써 Binning 모드에서는 표준모드 보다 2배 높아진 수직해상도에서 동일한 빠른 속도로 촬영이 가능하여 고화질의 영상을 획득할 수 있다.

이 TMX 6410 고속카메라는 비전리서치가 개발한 세계 최초의 BSI(Back Side Ilumination) 센서를 사용하여 매우 높은 자연 광감도 제공으로 높은 촬영속도에서도 화질에는 전혀 영향을 주지 않도록 개발되어 타의 추종을 불허하는 이미지를 제공한다.

BSI 기술이 적용된 TMX 6410 고속카메라는 1280x800 와이드한 풀해상도에서 초당 65,940장 이상을 제공할 수 있어서 초당 67Gpx의 높은 데이터 처리속도를 제공한다. 해상도를 줄일 경우 초당 736,280장이상 고속 촬영이 가능하며, Fast 모드에서는 95ns 노출시간에 최대 초당 1,516,660장의 고속촬영이 가능하다.

비전리서치에서 개발한 Back Side Illuminated 센서를 사용함으로써 Phantom TMX 6410 고속카메라는 입사광을 방해하는 핵심 요소를 센서 뒷면으로 이동시켜서 더 많은 빛이 각 픽셀까지 전반적으로 도달하기 때문에 광 감도와 QE가 매우 향상되었다.

팬텀 TMX 6410 고속카메라는 1280x192 해상도에서 초당 267,640장이상을 고속 촬영하고, 수직해상도를 2배로 증가시킨 비닝모드 640x384 해상도에서 동일한 촬영속도인 초당 267,640장이상을 제공한다. BSI 센서기술로 모든 해상도에서 동일한 데이터처리속도를 제공할 수 있는 것은 Phantom 고속카메라가 유일하며, 세계 최초로 개발된 혁신적이면서 선도적인 기술이다.


대용량 카메라 메모리
Phantom TMX 6410 고속카메라는 12비트 픽셀 심도의 높은 비트 심도로 더 좋은 그레이 레벨과 아주 미세한 부분까지 고속촬영이 가능하다. 고속카메라의 경우 고속으로 초당 대용량의 영상을 촬영하기 때문에 카메라가 제공하는 메모리의 용량은 매우 중요하다. 이 TMX 6410 고속카메라는 128GB, 256GB, 512GB의 3가지 내장 메모리를 제공하면서, 별도로 2TB or 8TB Phantom CineMag 저장장치까지 옵션 선택이 가능하기 때문에 분야에 맞는 메모리를 선택할 수 있으며, 안전하게 촬영한 영상을 저장할 수 있다.
게다가 10GB 이더넷을 기본으로 제공하기 때문에 고화질의 대용량 데이터를 카메라 메모리에서 저장매체로 빠르게 다운로드를 할 수 있고, 카메라 메모리 혹은 전용 CineStation에서 Offroad 할 수 있다.

다른 Phantom 고속카메라와 마찬가지로 TMX 6410는 다양한 렌즈 선택이 가능하며, Nikon F/G 마운트를 기본으로 제공하며, PL, C, M42, Canon EOS 마운트 등 사용하고자 시험 분야에 맞춰서 렌즈를 선택하면 된다.

Phantom 고속카메라는 카메라와 같이 제공되는 PCC를 이용하여 밝기, 게인, 감마, 채도, 화이트밸런스 등의 영상 편집이 가능하고, 거리, 속도, 가속도, 각도 및 각속도 등의 기본적인 계측 및 분석을 지원한다.


제품특징
  • 풀해상도 : 1280 x 800 pixels at 65,940fps / 세계 최초 1메가픽셀 BSI 센서
  • 픽셀 비트 심도 : 12bits
  • 픽셀사이즈 : 18.5µm / 37 µm Binned
  • 해상도 연속 조정(CAR) : 기본 256 x 32 크기로 증가 / 128x64 in Binned mode
  • 최대 촬영속도 : 1,516,660fps at 1280 x 32 / 640x64 in Binned mode
  • 내장 메모리 : 128GB, 256GB & 512GB
  • 외장 메모리 CineMag Option : 2TB, 8TB, supports auto-save, direct record and video playback
  • On-Camera Controls : 카메라 바디에서 카메라 설정 및 제어, 영상재생 등 가능
  • 셔터속도 : 최소 1.04㎲ standard / 95ns or 38ns with Fast option
  • Quantum Efficiency %: 70.9% color / 77.6% mono(72.0% binned)
  • Max. SNR(dB): 39.4 / 45.2 binned
  • Absolute Sensitivity Threshold(p): 38.4 color / 31.8 mono(98.9 binned)
  • Saturation Capacity(e-): 9,432 color / 8,736 mono(33,184 binned)
  • Temporal Dark Noise(e-): 24.18 / 70.69 binned
  • Dynamic Range(dB): 51.0 / 53.4 binned
  • Internal Mechanical shutter : Standard
  • Image-Based Auto-Trigger : Standard
  • Programmable I/O ports : F-sync, strobe, event, trigger output, ready 등
  • 비디오출력 : 2x 3G HD-SDI
  • 메모리 분할 : 최대 511 Partitions
  • PIV를 위한 Shutter off mode
  • Lens : Nikon F/G 기본 & C, PL, M42, Canon EF-mount( with electronic access to aperture and focus) 옵션
  • Power : 100-240VAC, 400W Power supply included, 395W max with CineMag, 325W typical
  • Size : 178x178x297mm, 9.1kg


Standard mode

Resolution(H X V) Standard Binned
1280 x 800 65,940(2.5)
1280 x 640 81,980(2.5)
1280 x 480 109,630(2.5)
1280 x 448 116,660(2.5)
1280 x 384 135,820(2.5)
1280 x 320 162,500(2.5)
1280 x 256 202,220(2.5)
1280 x 192 267,640(2.5)
640 x 384   267,640(2.5)
1280 x 160 325,000(2.5)
640 x 320   325,000(2.5)
1280 x 128 395,640(2.6)
640 x 256   395,650(2.6)
1280 x 96 535,290(2.6)
640 x 192   535,290(2.6)
1280 x 64 736,280(2.9)

640 x 128

  736,280(2.9)


Fast Option

Resolution(H X V) Standard Binned
1280 x 64 758,330(2.7)
640 x 128   758,330(2.7)
1280 x 32 1,516,660(2.7)
640 x 64   1,516,660(2.7)




EMVA1288 Report
