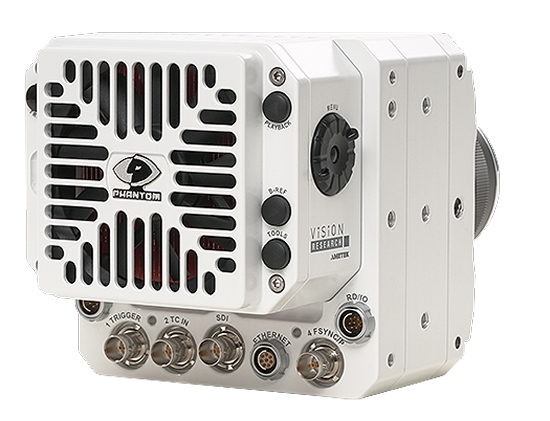

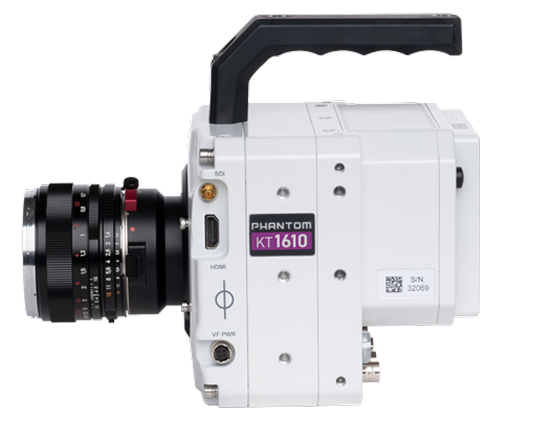

Phantom KT1610
최첨단 1가픽셀 BSI 센서기술을 탑재한 초고속카메라 !
1280x832의 풀해상도에 최대 초당 15,640장 고속촬영
최소 190ns Exposure time, Fast 옵션
최소 해상도에서 최대 초당 687,500(916,660/Fast)장 고속촬영
최대 128GB RAM & 1TB CF 저장장치 옵션
16Gpx/sec 데이터 처리속도 제공
10GB 이더넷에 의한 빠른 데이터 저장 속도


적용분야
국방 및 발사체 관련, PIV, 투명 유체흐름, 산업체, 연구소, 대학교 실험실 등



1280 x 832 풀해상도에 최대 15,640FPS 촬영
Phantom KT1610 은 업계 최초의 첨단 BSI(Back Side Illumination) 센서를 채택하여 초고속에서도 고화질의 영상을 획득할 수 있는 가장 혁신적인 초고속카메라이다.
이 Phantom KT1610 고속카메라는 가장 인기가 많은 Phantom VEO 카메라 바디 형식에 성능은 첨단 BSI 기술이 적용된 고속촬영 장비로 1280x832 의 와이드한 풀해상도에서 최대 초당 15,640 장까지 제공할 수 있으며, 동일한 16기가의 높은 데이터 처리속도를 제공한다. 해상도를 줄일 경우 최대 초당 687,500 장(916,660/Fast)까지 고속촬영한다. Fast 옵션을 선택할 경우 노출시간을 190ns 까지 높임으로써 고화질의 영상을 획득한다.

이 고속카메라는 최첨단 고속카메라로써 Binning 모드에서는 표준모드 보다 2 배 높아진 수직해상도에서 고속촬영이 가능하여 고화질의 영상을 획득할 수 있다. BSI(Back Side Illuminated)센서가 탑재된 Phantom KT1610 고속카메라는 입사광 방해를 초래하는 핵심적인 요소를 센서 뒤로 이동시킴으로써 더 많은 빛이 전체 픽셀에 고르게 도달하게 하였고 이로인해 광 감도와 QE 가 현격히 향상되었다.

Phantom KT1610 고속카메라는 BSI 센서기술이 적용된 Phantom 고속카메라의 경우 모든 해상도에서 동일한 데이터처리속도를 제공하는데, 이는 Phantom 고속카메라가 유일하며, 세계 최초로 개발된 혁신적이면서 선도적인 기술 덕분이다.



대용량 카메라 메모리
Phantom KT1610 고속카메라는 12 비트 픽셀 심도의 높은 비트 심도로 더 좋은 그레이 레벨과 아주 미세한 부분까지 고속촬영이 가능하다. 또한, 고속카메라의 경우 고속으로 초당 대용량의 영상을 촬영하기 때문에 카메라가 제공하는 메모리의 용량은 매우 중요하다. 이 KT1610 고속카메라는 32GB, 64GB, 128GB 의 3 가지 내장 메모리를 제공하면서, 옵션으로 1TB CF Express 저장장치를 제공함으로써 안전하게 촬영한 영상을 이 플래시 메모리로 바로 저장할 수 있다.
게다가 10GB 이더넷 인터페이스 제공으로 대용량의 데이터를 카메라 메모리에서 직접 저장매체로 7배 빠르게 다운로드 및 저장할 수 있다.

다른 Phantom 고속카메라와 마찬가지로 KT1610은 다양한 렌즈 선택이 가능하며, Nikon F/G 마운트를 기본으로 제공하며, PL, C, M42, Canon EOS 마운트 등 다양한 렌즈와의 호환이 가능하여, 원하는 시험 분야에 따라 렌즈 선택의 폭이 넓다.

Phantom 고속카메라는 카메라와 같이 제공되는 PCC 를 이용하여 밝기, 게인, 감마, 채도, 화이트밸런스 등의 영상 편집이 가능하고, 거리, 속도, 가속도, 각도 및 각속도 등의 기본적인 계측 및 분석을 지원한다.

제품특징
  • 풀해상도 : 1280 x 832 pixels at 15,640fps / 1 메가픽셀 BSI 센서채택
  • 픽셀 비트 심도 : 12bit
  • 픽셀사이즈 : 18.5 µm / 37.0 µm in Binned mode
  • 해상도 연속 조정(CAR) : 기본 256 x 32 크기로 증가 < 128 x 64 Binned mode>
  • 최대 촬영속도 : 687,500fps at 512 x 32(Std) / 256 x 64 Binned mode
  • 내장 메모리 : 32GB, 64GB, 128GB
  • 외장 메모리 : 1TB CF Express type B
  • On-Camera Controls : 카메라 바디에서 카메라 설정 및 제어, 영상재생 등 가능
  • 셔터속도 : 최소 1.06㎲ standard / 190ns with Fast option
  • Quantum Efficiency ( %) : 77.0 color / 84.6 mono / 83.0 binned
  • Max. SNR(dB): 39.9 / 45.8 binned
  • Absolute Sensitivity Threshold(p): 26.6 color / 23.9 mono / 56.3 binned
  • Saturation Capacity(e-): 9,968 color / 9,675 mono / 37,882 binned
  • Temporal Dark Noise(e-): 23.4 / 55.8 binned
  • Dynamic Range(dB): 52.2 / 56.5 binned
  • Internal Mechanical shutter
  • Image-Based Auto-Trigger
  • Programmable I/O ports : F-sync, strobe, event, trigger output, ready 등
  • 비디오출력 : 2x 3G HD-SDI / HDMI
  • 메모리 분할 : 최대 63 Partitions
  • PIV 를 위한 Shutter off mode
  • Lens : Nikon F/G 기본 & C, PL, M42, Canon EF-mount( with electronic access to aperture and focus)옵션
  • Power : 100-240VAC, 160W Power supply included
  • Size : 125x125x163mm, 3.2kg

Resolution(H X V) Standard Binned Mode (Mono Output Only)
1280 x 832 15,640
1280 x 800 16,270
1280 x 480 27,090
768 x 768 27,700
1280 x 320 40,590
768 x 384 55,270
512 x 512 62,140
768 x 192 110,000
768 x 96 220,000
512 x 32 687,500(916,660w/FAST)
640 x 384   67,480
384 x 384   110,000
640 x 192   134,140
512 x 128   244,440
256 x 128   478,260
384 x 64   647,050
256 x 64   687,500(916,660w/FAST)



EMVA1288 Report
