Phantom C540
Phantom C540 고속카메라는 Phantom C 시리즈 제품 중 하나로 컴팩트한 크기의 완전 독립형 카메라로 뛰어난 이미지 품질을 제공합니다. 노이즈가 거의 없는 4.3메가픽셀의 BSI 센서는 최대 해상도 2560x1680에서 초당 1,140장까지 깨끗하고 선명한 이미지 데이터를 제공합니다. 그리고 이 고속카메라는 1인치 센서 포맷 및 렌즈 선택의 폭이 넓어서 협소한 공간에서도 효율적인 고속 촬영이 가능하도록 설계되었습니다. 또한, 통합된 Programmable I/O, 카메라 내장 메모리, 그리고 표준 이더넷이 장착된 Phantom C540 고속카메라는 PIV, 현미경, 생체역학, 정밀 산업 시험을 포 함하여 다양한 분야에 손쉽게 적용할 수 있는 올인원(all-in-one) 솔루션 시스템입니다.



적용분야
  • ① PIV / 유체역학

    PIV(입자속도분석)
    Spray Analysis (분무분석)
    Combustion(연소)
    Flow Visualization(유동 가시화)

  • ② 충돌실험

    Kinematics(운동학)
    Motion Tracking(모션추적)

  • ③ 국방 / 탄도

    Projectile Tracking(발사체 추적)
    Flight Analysis(비행분석)
    Impact Observation(충돌관찰)
    Long distance telephoto lens utilization (장거리 망원렌즈 활용)

  • ④ 소재시험

    Crack Initiation(균열발생)
    Fracture(파괴)
    Deformation(변형)
    Failure Analysis(파괴분석)

  • ⑤ 생체역학

    Biomechanics(생체역학)
    Sports Science(스포츠 과학)
    Microscopy(현미경학)
    Life Science(생명과학)



타협 없는 탁월한 이미지 품질
Phantom C540 고속카메라는 5e⁻ 미만의 초저잡음을 제공하는 첨단 BSI(Back Side Illuminated) 센서에 CDS기술을 탑재하여 까다로운 이미징 환경에서도 고화질의 이미지 선명도와 신뢰할 수 있는 측정값을 제공합니다. 풀해상도 4.3메가픽셀 해상도, 1인치 센서, 5마이크론 픽셀크기를 갖춘 Phantom C540 고속카메라는 과학 및 엔지니어링 작업에서 요구하는 높은 정확도의 데이터를 획 득할 수 있으며, 이 대용량의 이미지를 원하는 저장장치로 안전하게 바로 저장할 수 있습니다.

· 최저 노이즈 BSI 센서
노이즈가 거의 없는 첨단 BSI(Back Side Illuminated) 센서에 CDS(Correlated Double Sampling/상 관이중샘플링) 기술이 접목된 CMOS 센서를 채택함으로써 5e⁻ 미만의 Ultra-low Read Noise을 구 현하여 저조도 및 고대비(high-contrast) 환경에서 더욱 선명한 이미지를 구현합니다.

· 정확성, 일관성, 완전성
Phantom C 시리즈 고속카메라의 평탄한 노이즈 플로어는 정확한 픽셀 수준 분석을 지원하여 데이터가 생성부터 보관까지 전 과정에서 정확성, 일관성, 완전성 유지되기 때문에 특히 무결성이 가장 중요한 PIV 분야 및 고배율 작업에 매우 이상적인 고속카메라 시스템입니다.

· 저조도 환경에서의 탁월한 성능
Phantom C 시리즈 고속촬영 카메라에 장착된 BSI 아키텍처는 빛이 부족한 환경에서 탁월한 성능을 발휘하여 조명이 제한적일 때에도 뛰어난 선명도를 제공합니다.

통합 워크플로우를 갖춘 독립형 솔루션

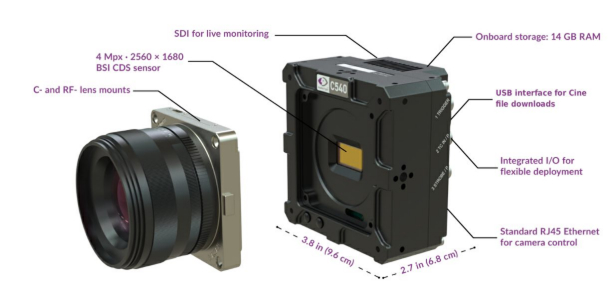

Phantom C540 고속촬영 카메라는 유연한 공급을 위해 설계된 완전 독립형 고속카메라 시스템입 니다. 내장된 Programmable I/O, 온보드 카메라 메모리 및 표준 RJ45 이더넷을 제공하여 외부 컨 트롤러 혹은 복잡한 인프라 없이 다양한 환경에서 빠른 설정, 간소화된 워크플로우 및 효율적인 데이터 캡쳐가 가능합니다.

· 독립형 카메라 시스템
Phantom C540 고속카메라는 컴팩트한 독립형 디자인으로 케이블 연결 없이도 협소하거나 분산된 테스트 환경에 카메라를 손쉽게 설치할 수 있습니다.

· 통합 제어 및 동기화

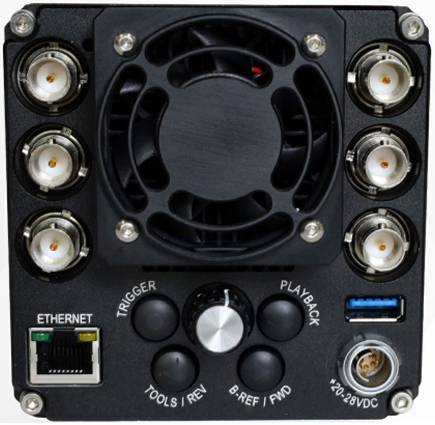

내장형 Programmable I/O 포트, 카메라 자체 컨트롤, 3G-SDI 비디오 출력 및 IRIG-B 타임코드를 통해 정밀한 타이밍, 동기화 및 모니터링이 가능합니다.

· 전송 및 저장의 간소화
최대 63개의 멀티 시네 파티션을 지원하는 14GB 카메라 메모리와 Cine 파일을 플래시 드라이브로 직접 전송할 수 있는 통합 USB-A 포트를 제공함으로써 대용량의 영상 파일을 촬영 즉시 고객이 원하는 안전한 저장장치로 전송 및 저장이 가능합니다.


실제 테스트 환경에 맞춰진 설계
Phantom의 검증된 엔지니어링 기술을 기반으로 제작된 고속카메라 Phantom C 시리즈는 까다로 운 실험실 및 산업 환경에서 안정적인 성능을 제공합니다. 96×96×68mm의 초소형 크기와 0.6kg 의 경량 본체는 실험실 벤치, 테스트 스탠드, 현미경 및 공간이 제한된 협소한 환경에서 그 사용 성이 매우 우수하며, 능동 냉각 기능 및 저소음이 요구되는 촬영에서의 팬 작동 중지기능인 Quiet mode 기능을 지원하여 원활하게 데이터 수집이 가능하도록 하였습니다.

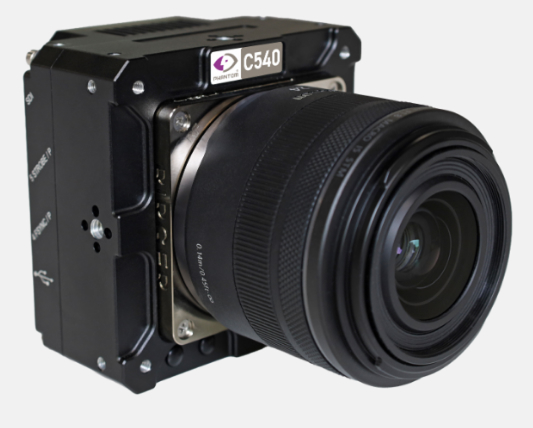

다양한 렌즈 활용성 및 뛰어난 유연성

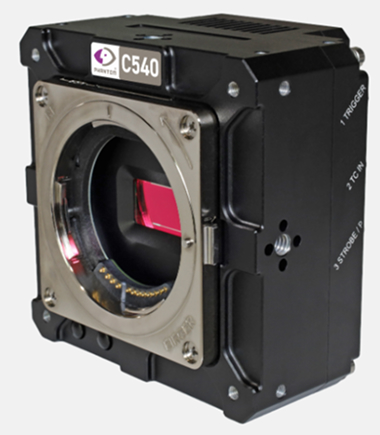

Phantom C 시리즈 고속카메라의 표준 마운트는 C-마운트 및 Canon RF-마운트 중에 선택할 수 있습니다. Canon RF 마운트는 전자식 렌즈 제어 기능이 있는 마운트로 렌즈 설정을 손쉽게 조작 할 수 있으며, 다양한 어댑터를 지원하여 특수 렌즈 및 기존 광학 렌즈까지 폭넓게 활용할 수 있 도록 하였으며, C 마운트 및 시중에서 판매되는 SLR 렌즈 어댑터와 호환되어 활용도가 매우 높습 니다. 또한 Phantom C 시리즈 고속카메라는 완전 독립형 설계로 별도의 외부 컨트롤러 없이도 최신 이미징 플랫폼에 맞는 다양한 광학 시스템을 구성할 수 있습니다.

다양한 광학장치에 이용가능 : M42×1.0, M42×0.75 및 EF/F마운트 어뎁터를 지원하며, C-마운트 하우징 변형을 통해 현미경, 망원 및 특수 광학 장비에 맞춰 카메라를 적용할 수 있습니다.

독립형 설계: 프로그래밍 가능한 I/O, 3G-SDI 출력, IRIG-B 타임코드 및 표준 RJ45 이더넷을 제공해 별도의 외부 연결장비 없이도 카메라를 독립적으로 운용할 수 있습니다.

· 견고하고 편리한 카메라 설치
Phantom C540 고속카메라는 30G 작동 충격 등급으로 매우 견고한 고속 촬영 장비면서 카메라의모든 면에 표준 1/4-20 및 M4 마운팅 포인트를 제공하여 현장 및 실험실 환경에서 안정적인 배치 및 설치가 가능합니다.

· 동기화 및 정확한 데이터 획득
Phantom C 시리즈 고속카메라는 F-SYNC 또는 IRIG-B 타임코드를 통한 외부 동기화 기능을 갖춘 Programmable I/O이 내장되어 있어 다른 장비와의 동기화를 보장하고 테스트 전반에 걸쳐 반복적인 촬영을 통해 정확한 데이터를 획득하는데 매우 유연한 고속촬영 장비입니다.


간편한 모션분석 처리방식

· 모션 블러 최소화
Phantom C540 고속카메라는 최소 2µs의 빠른 글로벌 셔터 노출로 고속 움직임을 블러없이 포착할 수 있으며, 셔터 오프(frame-straddling) 모드를 통해 정밀한 PIV 이미지를 획득할 수 있습니다.

· 콤팩트한 센서의 정밀도
Phantom C540 고속촬영 장비의 큰 장점인 5µm 픽셀 크기, 4.3메가픽셀의 해상도, 1인치 BSI(Back Side Illuminated) 센서는 컴팩트한 크기에서 높은 공간 해상도를 제공하여 타이트한 광학 장치 구성과 다양한 렌즈 사용에 매우 적합합니다.

· 저조도 환경에서도 깨끗한 데이터
상관이중샘플링(CDS, Correlated Double Sampling)을 적용한 BSI 센서 아키텍처는 5e- 미만의 Read Noise를 구현하여 빛이 부족한 환경에서도 안정적이면 정확한 데이터 정보값을 제공합니다.

· 촬영부터 분석까지의 통합된 시스템
Phantom 고속카메라를 구매할 경우 기본적으로 PCC(Phantom Camera Control) 소프트웨어를 제공합니다. PCC는 카메라를 제어하여 이미지 캡쳐, 저장, 재생, 편집 등 다양한 기능이 포함되어 있다. 그리고 PCA(Phantom Cine Analysis)라는 이미지분석 프로그램을 제공하여 이 장치는 Phantom Cine 원본파일에 있는 데이트를 이용해서 속도 등을 분석해주는 소프트웨어입니다. 고객이 요구 하는 경우 SDK 지원도 가능합니다.

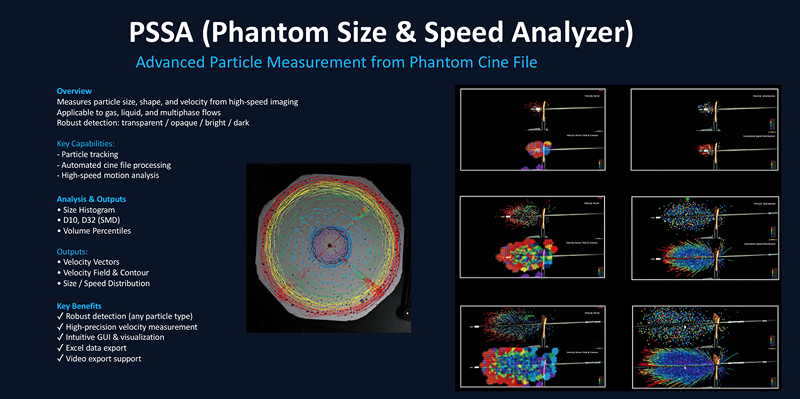

이와 더불어 Phantom를 구매하는 고객에게 코미가 개발한 PSSA(Phantom Size & Speed Analysis) 입자 크기 및 속도 분석소프트웨어까지 제공함으로써 이미지 획득부터 영상 처리 및 데이터 분석 까지 원활한 워크플로우가 가능하도록 하였습니다.


원본 데이터에 의한 정확한 분석
Phantom 고속카메라로 촬영된 RAW .cine 파일에는 모든 픽셀을 그대로 보관하고 있기 때문에 정확하고 정밀한 원본 데이터를 확보할 수 있으며, 고속 촬영 이후 중요한 분석을 위해서 그 데이터를 바로 사용할 수 있으며, 통상적인 동영상 파일 및 이미지로의 변환도 가능합니다.

제품특징
  • 풀해상도 : 2,560 × 1,680 pixels at 1,140fps / 4.3 메가픽셀 / BSI 센서와 CDS 기술 적용.
  • 픽셀 비트 심도 : 12bit
  • 픽셀사이즈 : 5 µm
  • 센서 크기 : 15.3mm / 1” 포맷
  • 최대 촬영속도 : 51,750fps at 1,280 × 24
  • 내장 메모리 : 14GB
  • USB-A port 를 통해 대용량 Cine 파일(고속촬영 영상파일)을 상용 SSD 로 바로 저장 가능.
  • On-Camera Controls : 카메라 바디에서 메뉴 설정, Trigger, Play, Save 및 카메라 상태 확인 가능
  • 셔터속도 : 2㎲
  • Quantum Efficiency: 70.7% Mono / 61.9% Color
  • Max. SNR: 37.7 dB
  • Absolute Sensitivity Threshold: 4.39p Mono / 4.77p Color
  • Saturation Capacity: 5,922e⁻ Mono / 5,814e⁻ Color
  • Temporal Dark Noise: 3.83e⁻
  • Dynamic Range: 62.59 dB
  • Programmable I/O ports : Trigger, Timecode, Strobe, Event, F-SYNC 등 지원
  • 비디오출력 : 3G-SDI via Full size BNC
  • 메모리 분할 : 최대 63 Partitions
  • PIV 를 위한 Shutter off mode
  • Lens : C Mount 와 RF lens Mount 제공(전자식 Aperture & Focus 제어), RF Mount 를 통해 FMount 가능
  • Power : 100-240VAC / 40W Power Supply
  • Size : 96 × 96 × 68mm, 0.6kg

Resolution(H X V) Standard

2560 × 1680

1,140

2560 × 1260

1,520

2560 × 1080

1,760

2560 × 720

2,620

2560 × 480

3,870

2560 × 228

7,770

2560 × 72

20,500

2560 × 24

41,360

1920 × 1920

N/A

1920 × 1260

2,000

1920 × 1080

2,330

1920 × 360

6,670

1920 × 228

10,130

1920 × 24

50,820

1280 × 24

51,750



EMVA1288 Report


Spectral Response Curve
