 적용분야 |
| 국방 및 발사체 관련, PIV, 투명 유체흐름, 산업체, 연구소, 대학교 실험실 등 |
 |
1280 x 832 풀해상도에 최대 12,090FPS 촬영

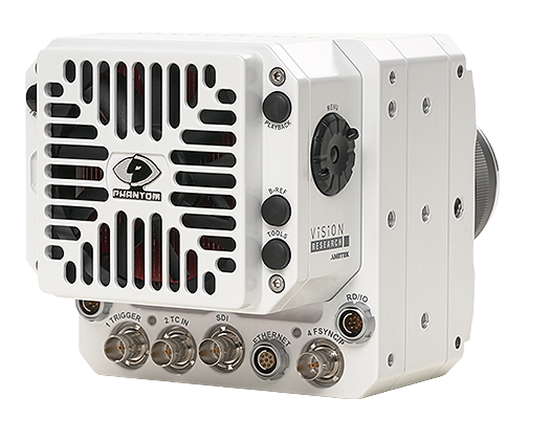

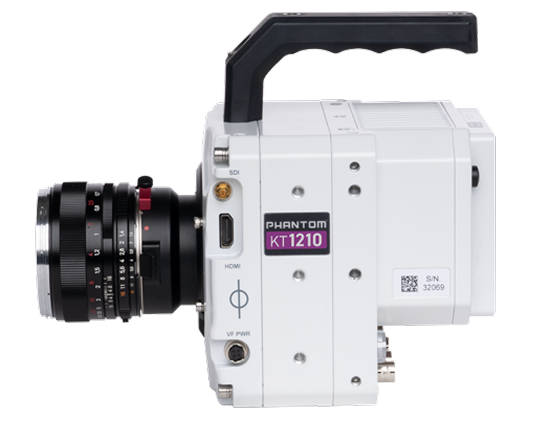

Phantom KT1210 은 업계 최초의 첨단 BSI(Back Side Illumination) 센서를 채택하여 초고속에서도 고화질의
영상을 획득할 수 있는 가장 혁신적인 초고속카메라이다.
이 Phantom KT1210 고속카메라는 가장 인기가 많은 Phantom VEO 카메라 바디 형식에 성능은 첨단 BSI
기술이 적용된 고속촬영 장비로 1280x832 의 풀해상도에서 최대 초당 12,090 장까지 제공할 수 있으며,
동일한 12 기가의 높은 데이터 처리속도를 제공한다. 해상도를 줄일 경우 최대 초당
687,500 장(708,330/Fast)까지 고속촬영한다. Fast 옵션을 선택할 경우 노출시간을 190ns 까지 높임으로써
고화질의 영상을 획득한다.
이 고속카메라는 최첨단 고속카메라로써 Binning 모드에서는 표준모드 보다 2 배 높아진 수직해상도에서
고속촬영이 가능하여 고화질의 영상을 획득할 수 있다. BSI(Back Side Illuminated)센서가 탑재된 Phantom
KT1210 고속카메라는 입사광 방해를 초래하는 핵심적인 요소를 센서 뒤로 이동시킴으로써 더 많은 빛이
전체 픽셀에 고르게 도달하게 하였고 이로인해 광 감도와 QE 가 현격히 향상되었다.
Phantom KT1210 고속카메라는 BSI 센서기술이 적용된 Phantom 고속카메라의 경우 모든 해상도에서
동일한 데이터처리속도를 제공하는데, 이는 Phantom 고속카메라가 유일하며, 세계 최초로 개발된
혁신적이면서 선도적인 기술 덕분이다.
|
 |
대용량 카메라 메모리
Phantom KT1210 고속카메라는 12 비트 픽셀 심도의 높은 비트 심도로 더 좋은 그레이 레벨과 아주 미세한
부분까지 고속촬영이 가능하다. 또한, 고속카메라의 경우 고속으로 초당 대용량의 영상을 촬영하기 때문에
카메라가 제공하는 메모리의 용량은 매우 중요하다. 이 KT1210 고속카메라는 32GB, 64GB, 128GB 의
3 가지 내장 메모리를 제공하면서, 옵션으로 1TB CF Express 저장장치를 제공함으로써 안전하게 촬영한
영상을 이 플래시 메모리로 바로 저장할 수 있다.
게다가 10GB 이더넷 인터페이스 제공으로 대용량의 데이터를 카메라 메모리에서 직접 저장매체로 7배
빠르게 다운로드 및 저장할 수 있다.
다른 Phantom 고속카메라와 마찬가지로 KT1210은 다양한 렌즈 선택이 가능하며, Nikon F/G 마운트를
기본으로 제공하며, PL, C, M42, Canon EOS 마운트 등 다양한 렌즈와의 호환이 가능하여, 원하는 시험
분야에 따라 렌즈 선택의 폭이 넓다.
Phantom 고속카메라는 카메라와 같이 제공되는 PCC 를 이용하여 밝기, 게인, 감마, 채도, 화이트밸런스
등의 영상 편집이 가능하고, 거리, 속도, 가속도, 각도 및 각속도 등의 기본적인 계측 및 분석을 지원한다.
|
| |
| 제품특징 |
- 풀해상도 : 1280 x 832 pixels at 12,090fps / 1 메가픽셀 BSI 센서채택
- 픽셀 비트 심도 : 12bit
- 픽셀사이즈 : 18.5 µm / 37.0 µm in Binned mode
- 해상도 연속 조정(CAR) : 기본 256 x 32 크기로 증가 < 128 x 64 Binned mode>
- 최대 촬영속도 : 687,500fps at 512 x 32(Std) / 256 x 64 Binned mode
- 내장 메모리 : 32GB, 64GB, 128GB
- 외장 메모리 : 1TB CF Express type B
- On-Camera Controls : 카메라 바디에서 카메라 설정 및 제어, 영상재생 등 가능
- 셔터속도 : 최소 1.06㎲ standard / 190ns with Fast option
- Quantum Efficiency ( %) : 77.0 color / 84.6 mono / 83.0 binned
- Max. SNR(dB): 39.9 / 45.8 binned
- Absolute Sensitivity Threshold(p): 26.6 color / 23.9 mono / 56.3 binned
- Saturation Capacity(e-): 9,968 color / 9,675 mono / 37,882 binned
- Temporal Dark Noise(e-): 23.4 / 55.8 binned
- Dynamic Range(dB): 52.2 / 56.5 binned
- Internal Mechanical shutter
- Image-Based Auto-Trigger
- Programmable I/O ports : F-sync, strobe, event, trigger output, ready 등
- 비디오출력 : 2x 3G HD-SDI / HDMI
- 메모리 분할 : 최대 63 Partitions
- PIV 를 위한 Shutter off mode
- Lens : Nikon F/G 기본 & C, PL, M42, Canon EF-mount( with electronic access to aperture and focus)옵션
- Power : 100-240VAC, 160W Power supply included
- Size : 125x125x163mm, 3.2kg
|
| |
| Resolution(H X V) |
 |
Standard |
|
Binned Mode (Mono Output Only) |
|
| 1280 x 832 |
12,090 |
|
| 1280 x 800 |
12,570 |
|
| 1280 x 480 |
20,930 |
|
| 768 x 768 |
21,410 |
|
| 1280 x 320 |
31,360 |
|
| 768 x 384 |
42,700 |
|
| 512 x 512 |
48,020 |
|
| 768 x 192 |
85,000 |
|
| 768 x 96 |
170,000 |
|
| 512 x 32 |
687,500(708,330w/FAST) |
|
| 640 x 384 |
|
52,140 |
| 384 x 384 |
|
85,000 |
| 640 x 192 |
|
103,650 |
| 512 x 128 |
|
188,880 |
| 256 x 128 |
|
369,560 |
| 384 x 64 |
|
500,000 |
| 256 x 64 |
|
687,500(708,330w/FAST) |
|
|
